Čistý koreň zvaru začína správnym formovaním: ako si vybrať formovacie zátky?

Pri TIG/GTAW zváraní potrubí nestačí, aby zvar vyzeral dobre zvonka. Skutočná kvalita sa často ukáže až na koreni zvaru. Ak koreň nie je správne chránený formovacím plynom, vzniká oxidácia, „cukrový" koreň, slabší prievar a vyššie riziko opráv. Formovacie zátky, vaky a preplachovacie systémy tvoria uzavretý priestor okolo zvaru, vytlačia kyslík a udržia stabilnú ochrannú atmosféru.

Výsledok? Čistejší koreň, nižšia spotreba argónu, kratší čas prípravy a menej opráv.

V tomto článku prinášame praktický prehľad PPM formovacích zátok a preplachovacích systémov od S.F.E. Group, ktoré nájdete v našej ant ponuke. Pozrieme sa na to, kedy sa ktorý typ oplatí použiť, pri akých priemeroch dáva najväčší zmysel a aké výhody prináša priamo pri zváraní potrubí.

1. PPM WeldPure SPSK09-110 – rýchla sada pre menšie priemery

PPM WeldPure SPSK09-110 je praktická sada formovacích zátok pre vnútorné priemery 9 – 110 mm. Hodí sa na menšie a stredné priemery, kde je dôležitá rýchla príprava bez komplikovaného skladania systému.

Sada obsahuje 14 veľkostí zátok, plynový difúzor, polyuretánovú hadicu, rýchlospojku, prípojku na fľašu a kufor. Mimostredový vstup a výstup plynu pomáha lepšie vytláčať kyslík a znižuje riziko vzduchových vreciek.

• TOP benefity: rýchla príprava, kompaktné balenie, nízka spotreba plynu, čistý koreň pri malých priemeroch
• Technické detaily: rozsah 9 – 110 mm, 14 zátok, tepelná odolnosť do 300 °C, hmotnosť cca 4,3 kg

2. PPM silikónové potrubné zátky DSK – univerzálny set do dielne

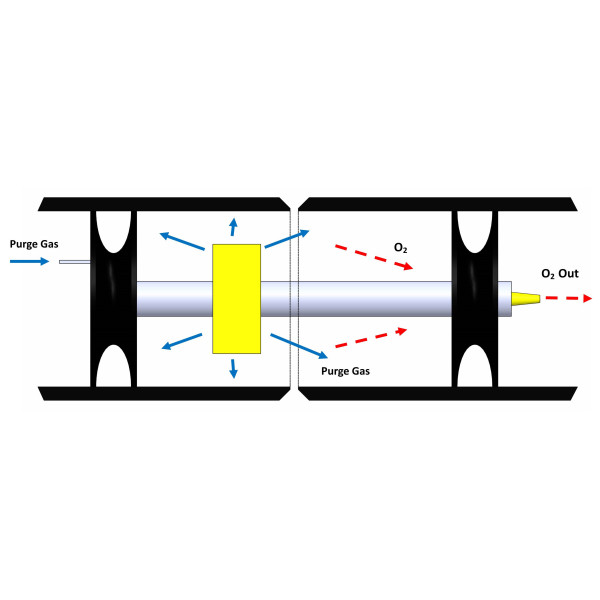

Silikónové potrubné zátky DSK sú univerzálne riešenie pre zváračov, ktorí potrebujú pokryť viac priemerov jedným systémom. Silikónové disky vytvoria tesný priestor vo vnútri potrubia a umožnia rýchle vytesnenie kyslíka.

Výhodou je difúzor na rovnomerné rozptýlenie argónu, flexibilná stredová hadica pre kolená a tvarovky a možnosť použiť jeden pár diskov na viac rozmerov potrubia.

• TOP benefity: univerzálnosť, rýchle nasadenie, dobré tesnenie, rovnomerné prúdenie plynu
• Technické detaily: rozsahy podľa setu od Ø 16 mm až do 165, 220 alebo 320 mm, tepelná odolnosť silikónu do 330 °C, krátkodobo až 450 °C

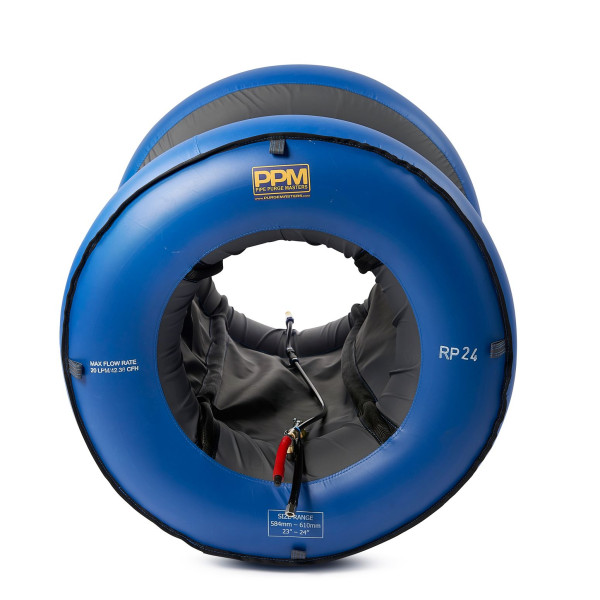

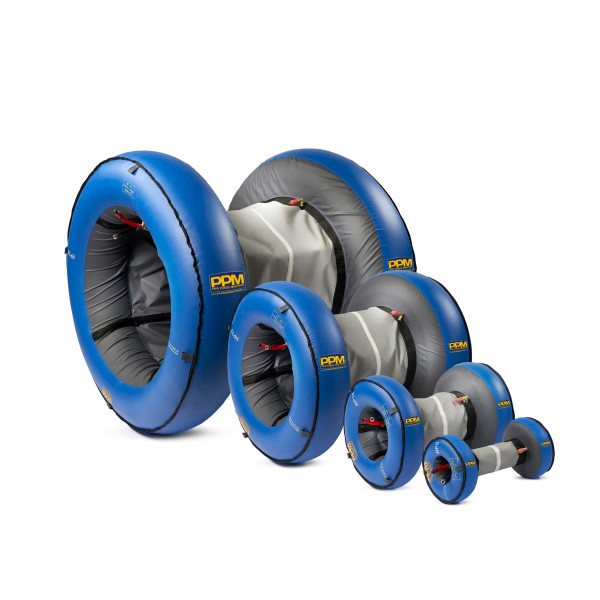

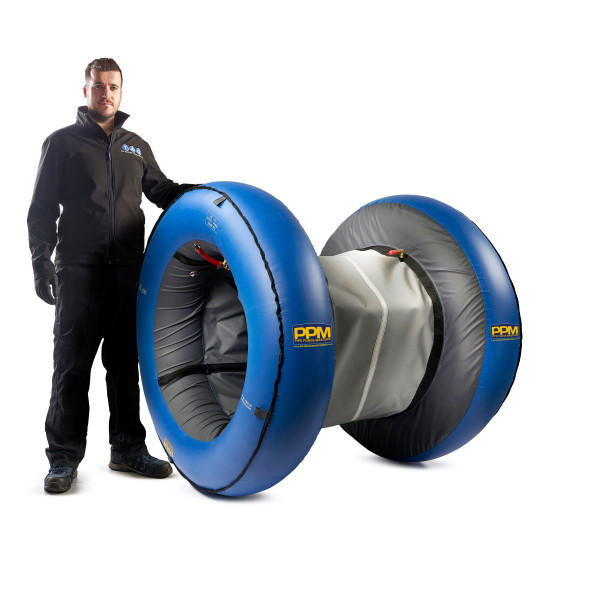

3. PPM Rapid Purge 8" – 80" – rýchle formovanie veľkých potrubí

Pri veľkých priemeroch rozhoduje hlavne čas a spotreba plynu. PPM Rapid Purge je určený pre potrubia 8" – 80", teda približne 190 – 2044 mm.

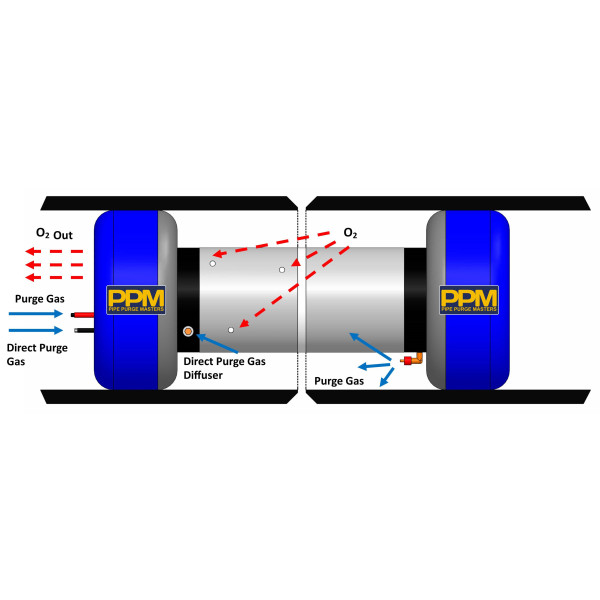

Namiesto plnenia dlhého úseku potrubia vytvorí krátku formovaciu komoru priamo okolo zvaru. To výrazne šetrí argón, skracuje prípravu a pomáha udržať stabilný koreň pri nereze, duplexe, titáne alebo niklových zliatinách.

• TOP benefity: rýchle vytesnenie kyslíka, výrazná úspora plynu, vhodné pre veľké priemery, stabilné formovanie koreňa
• Technické detaily: rozsah 190 – 2044 mm, prietok plynu do 80 l/min, tepelná odolnosť do 250 °C

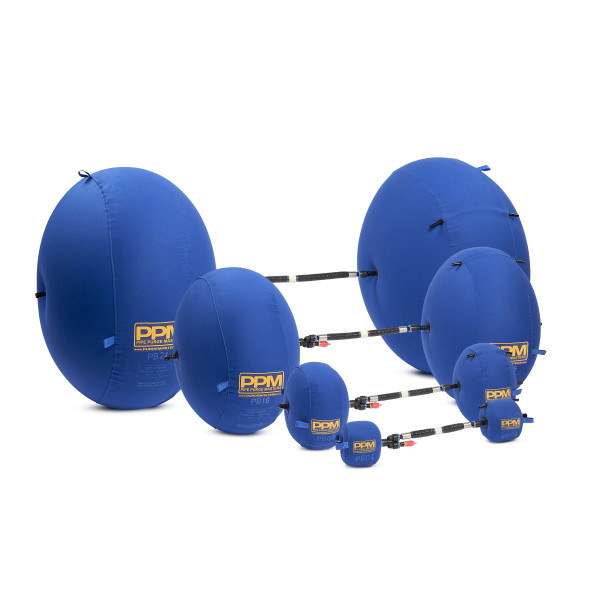

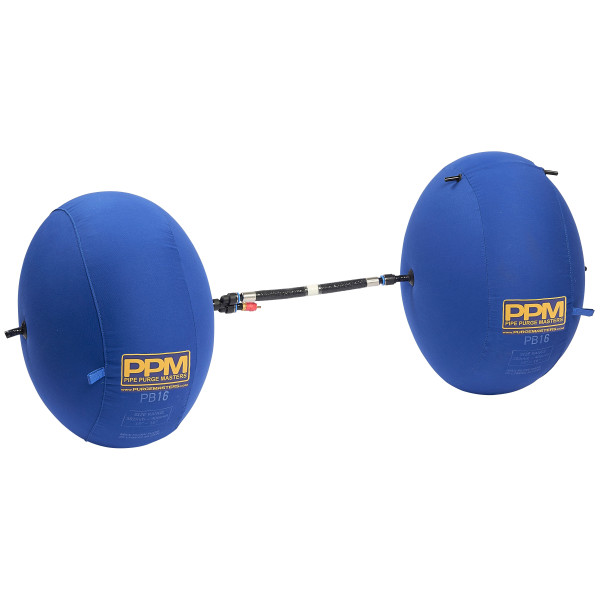

4. PPM nafukovacie potrubné zátky 2" – 24" – pre každodenné zváranie

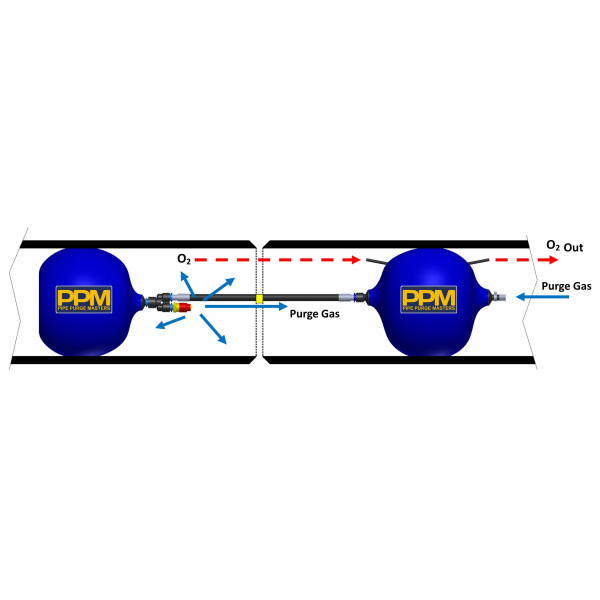

Nafukovacie potrubné zátky sú osvedčené riešenie pre priemery 2" – 24", teda približne 50 – 610 mm. Dva nafukovacie vaky sa umiestnia po oboch stranách zvaru a vytvoria malú komoru pre formovací plyn.

Pre zvárača je to jednoduché a spoľahlivé riešenie, ktoré šetrí plyn a urýchľuje prípravu. Svetlý pás pomáha obsluhe nájsť stred zvaru bez námahy.

• TOP benefity: jednoduchá manipulácia, nízka spotreba plynu, dobré centrovanie, výhodné riešenie pre bežné priemery
• Technické detaily: rozsah 50 – 610 mm, prietok do 20 l/min, tepelná odolnosť do 70 °C

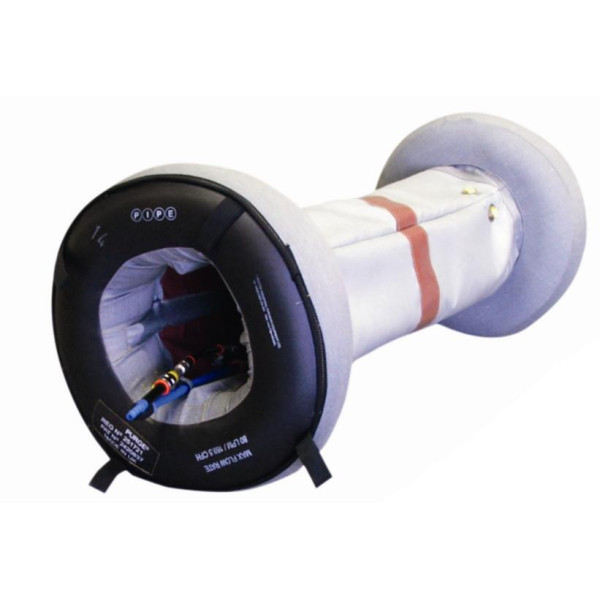

5. PPM Rapid Purge 3" – 80" –  teplovzdorné zátky určené pre vysoké teploty

Ak sa potrubie predhrieva alebo sa zvárajú materiály s vyššími nárokmi na teplotu, bežné vaky nemusia stačiť. Na takéto práce slúži PPM Rapid Purge.

Je určený pre priemery 3" – 80", teda približne 63 – 2044 mm, a zvláda použitie pri predhreve, zváraní aj následnom tepelnom spracovaní. Hodí sa najmä pre energetiku, ťažký priemysel

• TOP benefity: vysoká tepelná odolnosť, použitie pri predhriatych potrubiach, úspora plynu pri veľkých priemeroch, riešenie pre náročné zvary
• Technické detaily: rozsah 63 – 2044 mm, tepelná odolnosť do 350 °C počas 24 hodín, krátkodobo až 500 °C

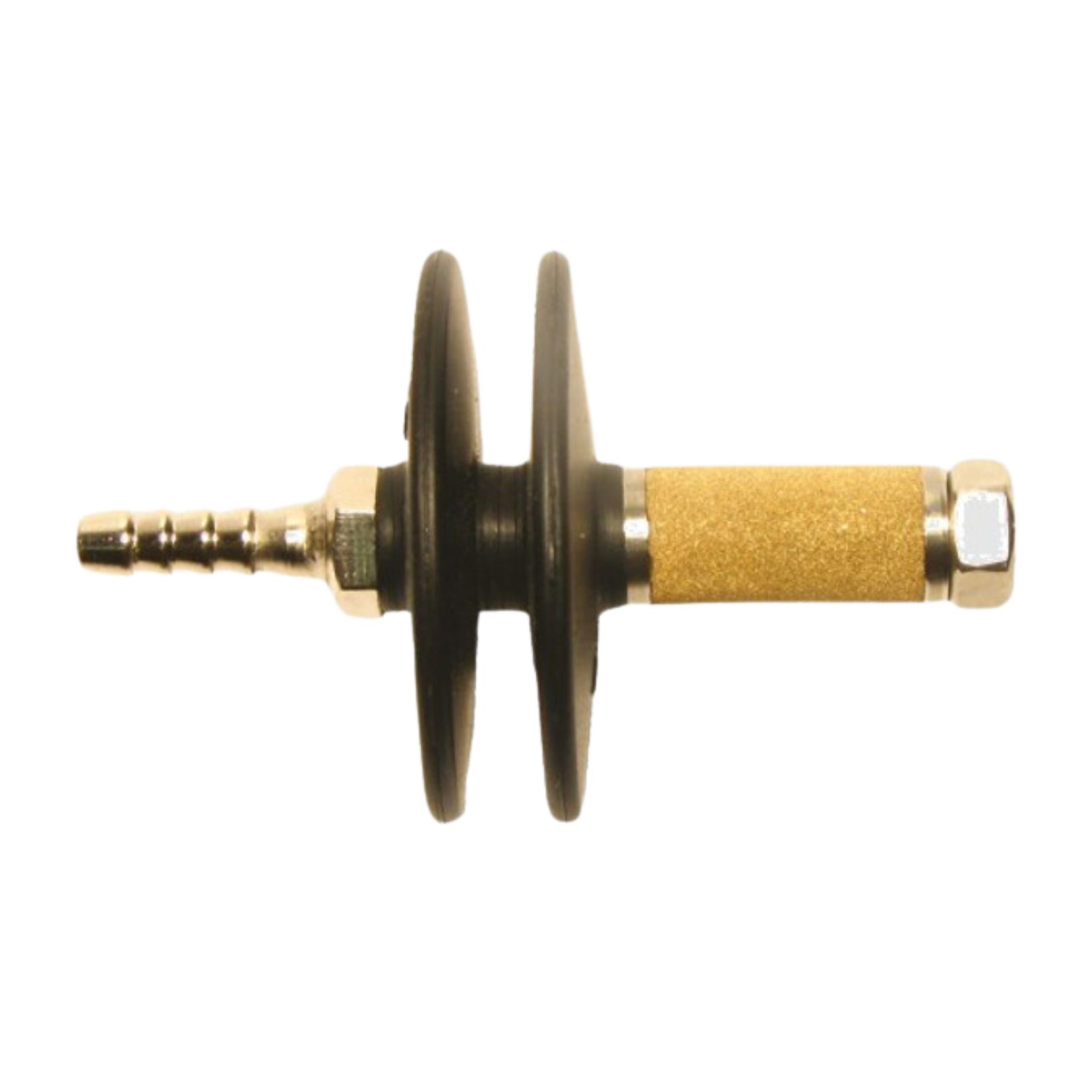

6. PPM jednostranné potrubné zátky 16 – 38 mm – určené pre malé rúry

Pri malých priemeroch často netreba veľký formovací systém. Jednostranné potrubné zátky pre rozsah 16 – 38 mm sú jednoduché, kompaktné a rýchle riešenie pre malé potrubia.

Sú vhodné pre jemné nerezové rozvody, technologické potrubia alebo menšie TIG aplikácie, kde je dôležitý čistý koreň a minimálna spotreba plynu.

• TOP benefity: kompaktné rozmery, jednoduché použitie, nízka spotreba plynu, ideálne pre malé TIG zvary
• Technické detaily: rozsah 16 – 38 mm, jednostranné použitie, vhodné pre malé priemery

Záver — ako si vybrať správnu zátku?

Správne formovanie nie je detail. Priamo ovplyvňuje kvalitu koreňa, spotrebu plynu, čas prípravy aj počet opráv.

• Pre malé priemery sú vhodné WeldPure SPSK09-110 alebo jednostranné zátky
• Pre univerzálne dielenské použitie dávajú zmysel silikónové sety DSK
• Pri veľkých priemeroch vyniká Rapid Purge
• Pri predhriatych potrubiach a vysokých teplotách je správnou voľbou Rapid Purge (HR)
• Pre bežnú prax od 2" do 24" sú praktické nafukovacie zátky

Pretože pri kvalitnom zvare platí jednoduché pravidlo: čo je čisté zvnútra, drží kvalitu aj navonok.
