Čo umožňuje presné rezanie tenkých rúrok s malými priemermi?

Špičkové priemyselné odvetvia, ako je napríklad polovodičový priemysel, vyžadujú veľmi presnú a kvalitnú prípravu a zváranie rúr. Rúry sa zvyčajne zvárajú pomocou TIG, ručného alebo orbitálneho zvárania. Správna príprava je nevyhnutná pre akúkoľvek operáciu zvárania TIG, aby sa dosiahol povrch bez otrepov a dokonalá kolmosť pravouhlosti. Rúry s tenkými stenami a malými priemermi vyžadujú osobitnú pozornosť, pretože deformácia rúrky môže ľahko spôsobiť, že sa stane nepoužiteľnou alebo dokonca nespracovateľnou.

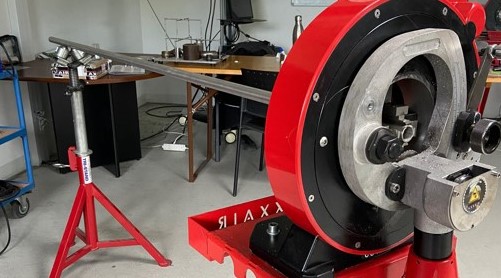

axxair


Príprava polovodičov a rúr

Polovodičový priemysel zahŕňa dizajn, výrobu a marketing polovodičov. Polovodiče zohrávajú dôležitú úlohu v priemysle, najmä v oblasti elektroniky.

Výrobcovia rúr a zvárači v polovodičovom priemysle musia rúry pred zváraním rozrezať. Rezanie rúr zahŕňa odhrotovanie a vyrovnávanie rúr a niekedy aj niekoľkonásobné opakovanie týchto krokov: proces, ktorý môže trvať niekoľko minút.

Rezanie rúrky pred zváraním

Pri rezaní rúrky je nevyhnutné zvážiť konečné použitie a očakávaný výsledok. Ak chcete rúrku iba odrezať, napríklad pre štandardnú aplikáciu, nie vždy je potrebné ju orbitálne rezať.

V súčasnosti je na trhu k dispozícii mnoho rôznych spôsobov rezania rúr. Či už použijete ručné metódy rezania – napríklad kotúčovú rezačku alebo pílu na železo – alebo či použijete pásovú pílu alebo rezačku rúrok, výsledok nebude ideálny.

Prvá možnosť, aj pri dobrej šikovnosti obsluhujúceho, je zahriať miesto rezu, čím sa trubica tepelne upraví a denaturuje.

Posledný spôsob môže viesť k rozdrveniu rúrky, pričom rez nie je kolmý a možno dokonca k veľkému otrepu na vnútornej strane rúrky.

Orbitálne rezanie na druhej strane poskytne najčistejší výsledok, pretože rez sa vykonáva za studena. Studený rez zabraňuje tepelným nárazom, ktoré by mohol spôsobiť rezací stroj.

Okrem toho sú všetky orbitálne rezacie stroje AXXAIR vybavené nerezovými čeľusťami a koncentrickým upínaním, ktoré zabraňuje znečisteniu a deformácii pri upínaní. To sa nedá dosiahnuť pásovou pílou, rezačkou rúr alebo ani kotúčovou pílou.

Ak je zámerom podrobiť zvary prísnej kontrole, najvhodnejší je orbitálny rez, pretože poskytuje dokonalú geometriu rezu takmer bez chýb. Orbitálny rez značne uľahčí prácu zvárača, pretože medzi rúrkami, ktoré sa majú spojiť, nebude žiadna medzera. Rúrka bude pripravená na zváranie ihneď po rezaní, čo predstavuje značnú úsporu času.

Čo je bodová kvadratúra?

Bez ohľadu na to, či bola rúrka orbitálne odrezaná alebo nie, môže byť následne kvadratická. Ak bol rez vykonaný ručne, krok kvadratúry odstráni chyby rezu. Ak je rez určený pre prísne trhy a aplikácie, kvadratúra vyhladí vzhľad rúry, aby sa eliminovali nečistoty a akékoľvek odchýlky v geometrii.

Kolmosť orbitálneho rezu je menšia ako 0,25 mm, čo znamená, že sa stratí menej materiálu. Výberom rezu s orbitálnou frézou si vyberáte vysoko presný rez.

Aká je výhoda orbitálneho rezania v priemyselných odvetviach s vysokou čistotou?

Niektoré priemyselné odvetvia s „vysokou čistotou“ majú nulovú toleranciu pre akékoľvek chyby zvárania: farmaceutický priemysel, potraviny a nápoje, mikrochemický priemysel, výroba polovodičov alebo akýkoľvek iný priemysel, kde sa vyžaduje vysoká úroveň kvality zvárania a žiadny prvok nesmie rušiť.

Aplikáciou, pri ktorej vás chyby pri zváraní stoja najviac, sú pravdepodobne mikrofitingy používané vo výrobe polovodičov, farmaceutickom, mikrochemickom a inom priemysle, kde tekutiny prechádzajú rúrkami s hrúbkou menšou ako 3 mm. Každá jedna chyba zvárania alebo nesprávna manipulácia, ktorá spôsobí, že komponent je nepoužiteľný, predstavuje značnú finančnú stratu. A tu vstupuje do hry náš rezací stroj CC81M.

Po prvé, CC81M pokrýva priemery od Ø5 mm (0,25") do Ø78 mm (3ʺ), čo zvyčajne predstavuje 95 % všetkých rúrok v polovodičovom priemysle. V tomto odvetví sa bežne používa rezačka rúrok. Táto metóda však vyžaduje odihlovanie a kvadratúru rúrky a v niektorých prípadoch je potrebné tieto kroky niekoľkokrát opakovať. Tento proces môže trvať niekoľko minút.

CC81M vytvára vysokokvalitný rez bez otrepov s kolmosťou viac-menej 0,010". Výsledkom je, že do rúrky nie je potrebné investovať žiadnu ďalšiu prácu alebo je potrebné ju investovať do pravouhlého tvaru v samostatnom kroku. To, že sa rúrka nemusí v samostatnom kroku prispôsobovať, tiež vedie k menšiemu opotrebovaniu vložiek, a to všetko pri šetrení peňazí za spotrebný materiál a rúrky.

Netreba dodávať, že rez musí byť dokonale kolmý, bez triesok a prachu. V opačnom prípade je kvadratúra rúrok nevyhnutná, pretože žiadna iná metóda nemôže zaručiť taký čistý rez.

Vzdialenosť medzi čepeľou a čeľusťou je optimalizovaná, aby sa predišlo vibráciám a defektom. To tiež zvyšuje životnosť rezných nožov. Keď operátor potrebuje rezať veľmi tenké rúrky s veľmi malými priemermi (12 mm a menej), rezací stroj AXXAIR CC81M je ideálnym riešením, pretože ponúka výhody, ktoré nemôže ponúknuť žiadny iný rezací stroj.

Použitie rezacieho stroja AXXAIR ušetrí vášmu podniku drahocenný čas a zároveň zaručí najvyššiu úroveň kvality.

axxair


Aká je výhoda orbitálneho rezania v priemyselných odvetviach s vysokou čistotou?

AXXAIR CC81M je najmenší stroj v našom sortimente orbitálneho rezania. Ak vás však jeho 15 kilogramov a kompaktné rozmery nepresvedčia, má pre vás pripravených ešte viac výhod. Pod kožou jedného z najmenších rezacích strojov na trhu sa skrýva vysoká úroveň presnosti a účinnosti rezania.

Vďaka nízkej hmotnosti je preprava jednoduchá a pohodlná, takže je ideálny pre práce na mieste. Motor a náradie sú balené jednotlivo a dodávané v jedinom prepravnom kufri, ktorý ich chráni pred prípadnými otrasmi a poškodením počas prepravy. Rovnako ako ostatné stroje AXXAIR zo série, aj CC81M je vybavený systémom proti spätnému rázu čepele pri preniknutí rúrky. Elektrický otočný kĺb umožňuje nepretržité používanie stroja, pretože sa otáča bez uväzovania kábla. Sústredný upínací systém zodpovedá za akúkoľvek oválnosť rúrky tým, že približuje upínaciu tyč bližšie k rúrke pomocou 3 hrotov alebo čeľustí. CC81M je cenovo dostupný a výrobné tímy môžu náklady rýchlo amortizovať, čo z neho robí veľmi miernu investíciu pre vaše podnikanie.

CC81M ponúka výhody, ktorým sa žiadny iný rezací stroj na trhu nevyrovná. Reže rúry malého priemeru s presnosťou, rýchlosťou a kvalitou. Je preto vhodný pre všetky aplikácie s tenkými rúrkami, od štandardných aplikácií až po najnáročnejšie požiadavky vo všetkých typoch priemyselných odvetví.
